Стартовые и технические комплексы ракеты космического назначения «Протон»

Космический ракетный комплекс «Протон» является одним из наиболее востребованных комплексов в российских космических программах. Комплекс способен выводит на опорную орбиту полезную нагрузку массой до 22 тонн, а на геостационарную орбиту (при использовании разгонного блока) – до 3,5 тонн.

Со стартовых комплексов для РКН «Протон» космодрома Байконур осуществлено более 370 пусков «Протона» и его модификаций, обеспечивающих вывод в космос таких аппаратов как «Космос», «Марс», «Венера», «Луна» и др., а также орбитальных станций типа «Салют» и «Мир», элементов Международной космической станции.

Стартовый комплекс РКН «Протон» состоит из двух пусковых установок, объединенных сетью коммуникаций, и общего для обеих установок комплекса сооружений, обеспечивающих из них компонентами ракетного топлива, сжатыми газами, водой, электроэнергий, хладагентами для термостатирования компонентов топлива и космических аппаратов.

Построение стартового комплекса обеспечивает достаточную автономность каждой стартовой площадки.

В состав основного технологического оборудования стартового комплекса входят:

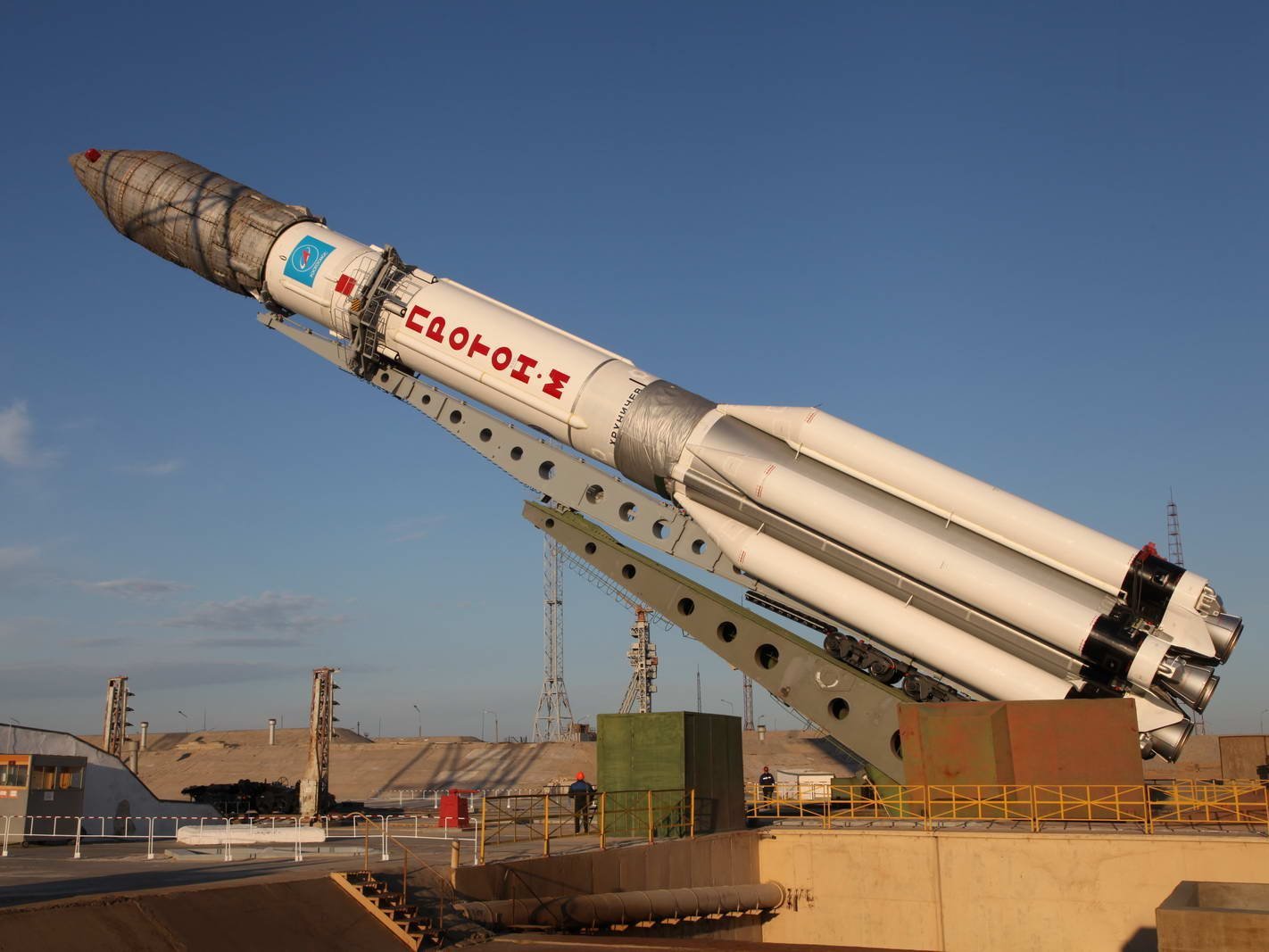

1.  Транспортно-стартовое и пусковое оборудование

2.  Средства обслуживания ракеты-носителя и космической головной части

3.  Системы заправки и заправочное оборудование

4.  Автоматизированная система управления технологическим наземным оборудованием

5.  Системы термостатирования КРТ, КГЧ и РН

6.  Системы нейтрализации паров и проливов компонентов ракетного топлива

7.  Системы наземных телеметрических измерений

8.  Система газоснабжения

9.  Системы пожаротушения

10.  Система наземного электроснабжения спецтоками

11.  Технические системы

Подготовка ракет-носителей, разгонных блоков и космических аппаратов к запуску производится на технических позициях, которые размещены в четырех монтажно-испытательных корпусах. Технические позиции оснащены специальным оборудованием, подъездными путями и инженерными коммуникациями. Они предназначены для приема ракет-носителей, полезных нагрузок с заводов-изготовителей, их хранения, сборки и испытаний. Здесь же космические аппараты заправляются топливом и сжатым газом, производится пристыковка полезных нагрузок к ракетам-носителям
